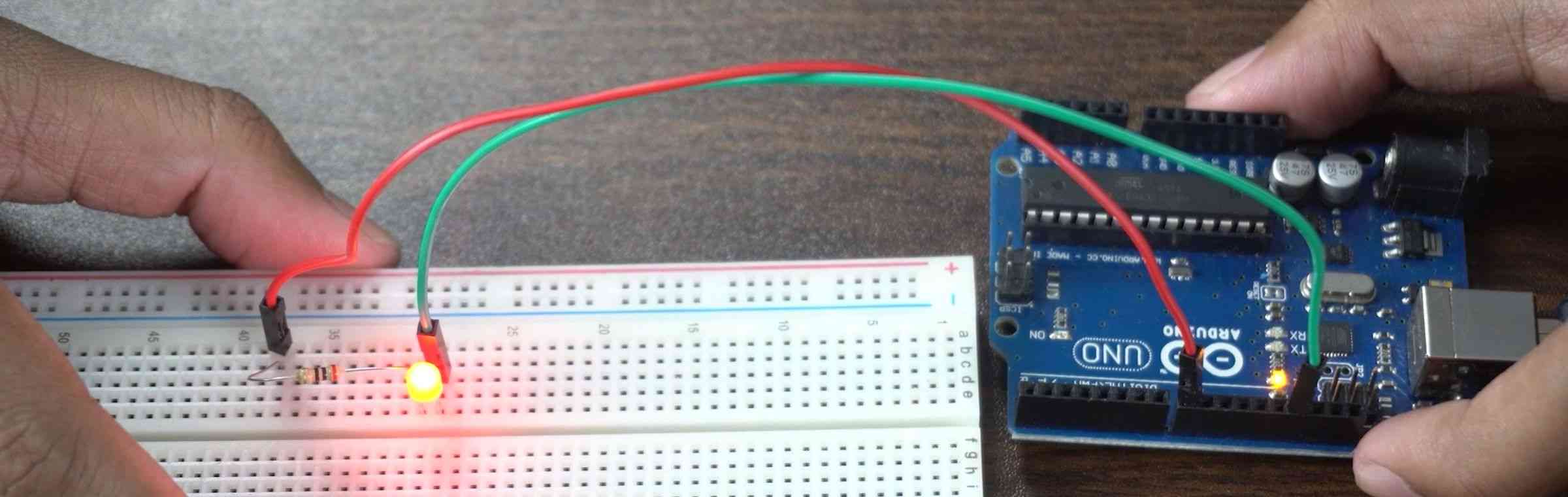

আড়ডুইনো দিয়ে এলইডি ব্লিংক

আড়ডুইনো পরিচিতি নামের আমাদের আগের ব্লগটিতে বলা হয়েছিলো আরডুইনোতে ডিজিটাল এবং এনালগ সিগন্যাল পিন থাকে। এদের কাজ প্রয়োজনমতো এনালগ ব ডিজিটাল সিগন্যাল প্রদান করা। ডিজিটাল সিগন্যাল এর ভ্যালু হয় ০ এবং ১।  অর্থাৎ হয় ডিজিটাল সিগন্যাল কোন ইলেক্ট্রিক কম্পোনেন্টকে চলতে নির্দেশ দিবে নয়তো বন্ধ হতে বলবে।

আমরা যেহেতু এই এক্সপেরিমেন্টে লাইটকে জ্বালাবো এবং নিভাবো তাই ডিজিটাল সিগন্যাল ব্যাবহার করবো।

যা যা লাগবে

• আড়ডুইনো উনো
• এলইডি
• রেসিস্টর
• ব্রেডবোর্ড
• জাম্পার তার

যথাযথ রেসিস্টর নির্বাচন



আমরা সচরাচর বাজারে যে ধরনের এলইডি কিনতে পাই এরা সবাই সর্বোচ্চ ৫ ভোল্ট এবং ২০-৫০ মিলিএম্পিয়ার কারেন্ট সহ্য করতে পারে। কিন্ত আড়ডুইনো থেকে যে ৫ ভোল্ট সাপ্লাই হয় এর কারেন্ট এর পরিমাণ হয় প্রায় ৫০০ মিলিএম্পিয়ার এর মতো। এখন এই অতিরিক্ত কারেন্ট এর পরিমানকে কমানোর জন্য রেসিস্টর ব্যাবহার করা হয়। এখন এই কারেন্ট এর পরিমান কমিয়ে আনার জন্য রেসিস্টর কি পরিমান ব্যাবহার করতে হয় সে হিসাবটি করা যাক।

আমরা একটি সূত্রের সাথে প্রায় সকলেই পরিচিত।

 V = IR যেখানে          I= Current

                                R= Resistance

এখন আমাদের ৫ ভোল্ট সাপ্লাই করে ২০ মিলিএম্পিয়ার বা ০.০২ এম্পিয়ার কারেন্ট সাপ্লাই প্রয়োজন।

                                                     5v = 0.02A × R

                                                 or R= 5÷ 0.02

                                                        = 250 ohm

অর্থাৎ আমরা যদি প্রায় ২০০-২৫০ ওহম মানের রেসিস্টর ব্যাবহার করি তাহলেই হবে।

সার্কিট ডায়াগ্রাম

কোড

// C++ code

//

void setup()

{

  pinMode(LED_BUILTIN, OUTPUT);

}



void loop()

{

  digitalWrite(LED_BUILTIN, HIGH);

  delay(1000); // Wait for 1000 millisecond(s)

  digitalWrite(LED_BUILTIN, LOW);

  delay(1000); // Wait for 1000 millisecond(s)

}

সিমুলেশন এর মাধ্যমে এলইডি ব্লিংক করানো

কারো হাতের কাছে যদি এই কম্পোনেন্ট গুলো না থাকে এক্ষেত্রে অভিজ্ঞতা নেয়ার জন্য সিমুলেটর ব্যাবহার করা যায়। এ কাজের জন্য সহজ এবং বিনামূল্যে পাওয়া যায় এমন একটি ওয়েবসাইট বেজড সিমুলেটর হলো Tinkercad। প্রথমেই এই ওয়েবসাইটে লগইন করতে হবে। এরপর উপরে দেয়া সার্কিট এর মতো করে সব কম্পোনেন্ট দিয়ে সার্কিট বানাতে হবে। এবার যদি স্টার্ট সিমুলেশন বাটনে ক্লিক করা হয় তবে দেখা যাবে লাইটটি ব্লিংক করা শুরু করবে।

কিন্ত আমরা কিন্ত কোড লিখিনি! আসলে TinkerCad এ আগে থেকেই এই এক্সপেরিমেন্ট এর কোড লিখা থাকে। শুধুমাত্র সার্কিট বানিয়ে সিমুলেশন চালু করলেই হয়। এখন চাইলে এই ব্লিংক করার সময় কমিয়ে বা বাড়িয়ে নেয়া যাবে।  এ জন্য সিমুলেশন বাটনের পাশে থাকা কোড অপশনে ক্লিক করে টেক্সট অপশন ক্লিক করলে কোডটি দেখা যাবে এবং পরিবর্তন করা যাবে।
